| ਭੁਗਤਾਨ ਦੀ ਕਿਸਮ: | T/T,Paypal |
| ਇਨਕੋਟਰਮ: | FOB |
| ਘੱਟੋ ਘੱਟ ਆਰਡਰ: | 50 Piece/Pieces |
| ਆਵਾਜਾਈ: | Ocean,Land,Air,Express |
| ਪੋਰਟ: | Shanghai |
Share:
ਮਾਡਲ ਨੰਬਰ: DIP24
ਬ੍ਰਾਂਡ: ਐਕਸਐਲ
Origin: ਚੀਨ
ਸਰਟੀਫਿਕੇਸ਼ਨ: ISO9001
Place Of Origin: China
| ਇਕਾਈਆਂ ਵੇਚਣੀਆਂ | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it

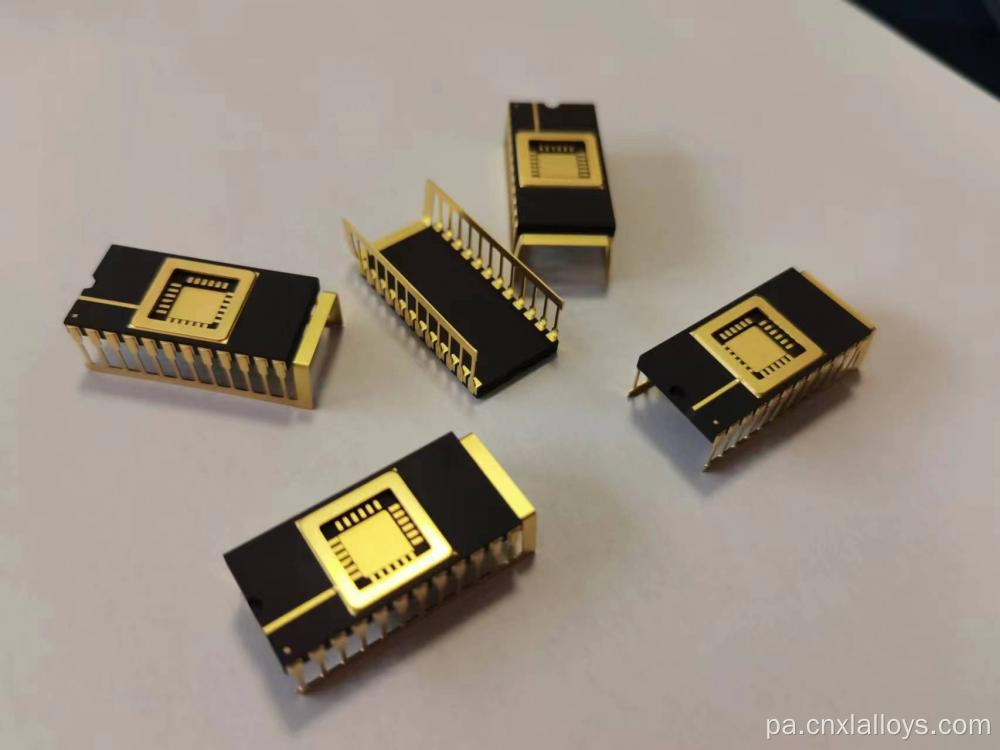

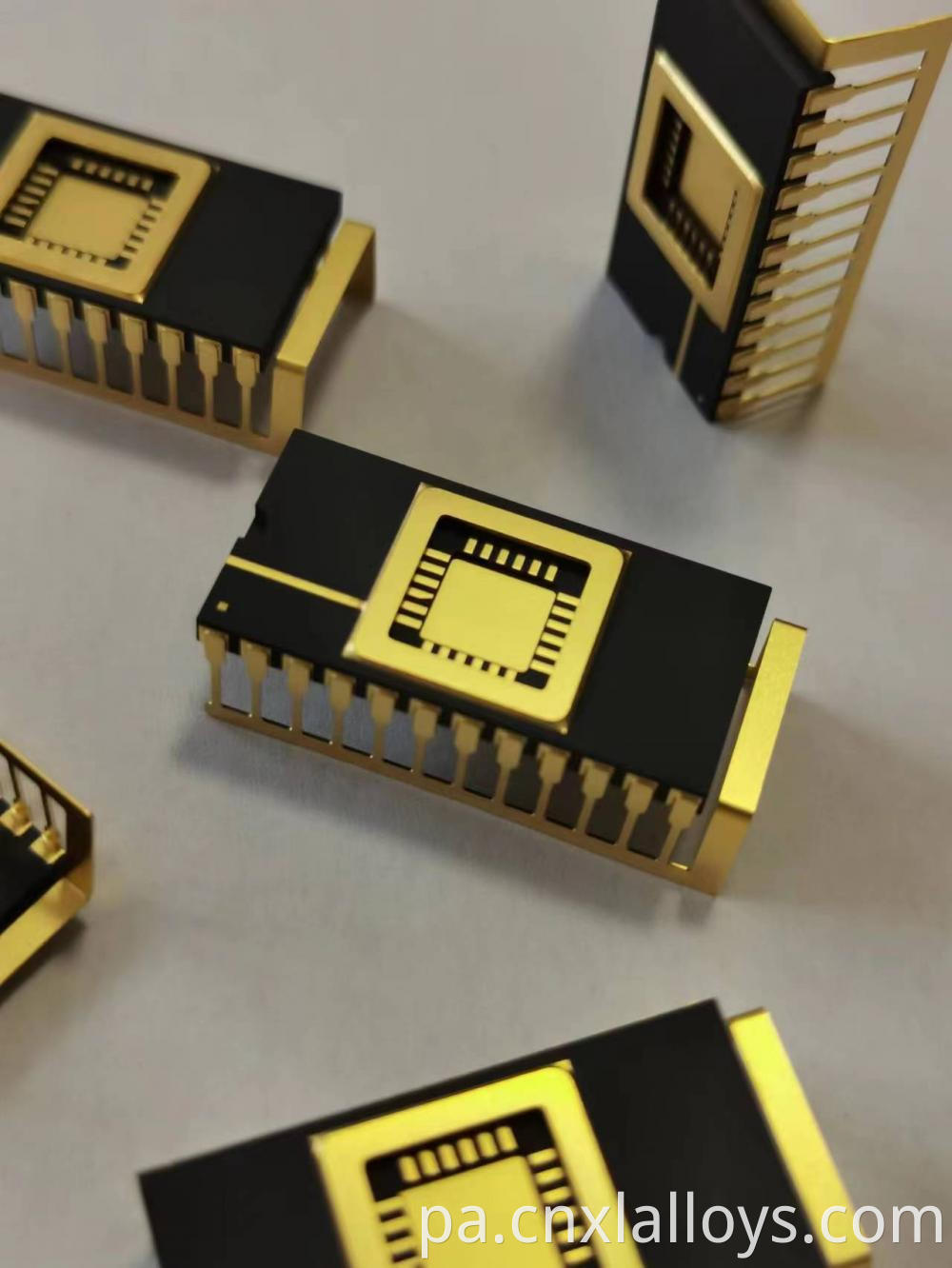

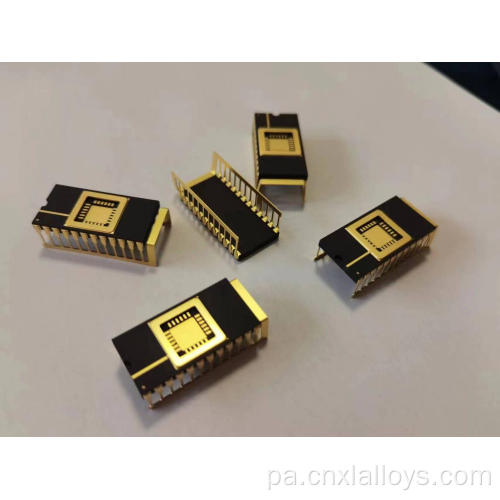

24-ਪਿੰਨ ਸਿਰੇਮਿਕ ਡਿਊਲ ਇਨ-ਲਾਈਨ ਪੈਕੇਜ (CDIP) ਵਧੇਰੇ ਗੁੰਝਲਦਾਰ ਏਕੀਕ੍ਰਿਤ ਸਰਕਟਾਂ, ਜਿਵੇਂ ਕਿ ਮਾਈਕ੍ਰੋਕੰਟਰੋਲਰ, EPROM, ਅਤੇ ਵਿਸ਼ੇਸ਼ ਇੰਟਰਫੇਸ ਚਿਪਸ ਲਈ ਇੱਕ ਉੱਚ-ਭਰੋਸੇਯੋਗਤਾ ਥਰੂ-ਹੋਲ ਹੱਲ ਹੈ। ਇੱਕ ਮਜਬੂਤ ਮਲਟੀ-ਲੇਅਰ ਸਿਰੇਮਿਕ ਬਾਡੀ ਅਤੇ ਹਰਮੇਟਿਕ ਤੌਰ 'ਤੇ ਸੀਲ ਕਰਨ ਯੋਗ ਡਿਜ਼ਾਈਨ ਨਾਲ ਬਣਾਇਆ ਗਿਆ, CDIP-24 ਆਪਣੇ ਪਲਾਸਟਿਕ ਹਮਰੁਤਬਾ ਦੇ ਮੁਕਾਬਲੇ ਵਧੀਆ ਸੁਰੱਖਿਆ ਅਤੇ ਥਰਮਲ ਪ੍ਰਦਰਸ਼ਨ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰਦਾ ਹੈ। ਇਹ ਉਦਯੋਗਿਕ, ਏਰੋਸਪੇਸ, ਅਤੇ ਲੰਬੀ-ਜੀਵਨ ਵਪਾਰਕ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਉਦਯੋਗ ਦਾ ਮਿਆਰ ਹੈ ਜਿੱਥੇ ਡਿਵਾਈਸ ਦੀ ਅਸਫਲਤਾ ਇੱਕ ਵਿਕਲਪ ਨਹੀਂ ਹੈ। ਇਸਦਾ ਉਪਭੋਗਤਾ-ਅਨੁਕੂਲ ਥ੍ਰੂ-ਹੋਲ ਫਾਰਮੈਟ ਵੀ ਇਸਨੂੰ ਪ੍ਰੋਟੋਟਾਈਪਿੰਗ ਅਤੇ ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਆਦਰਸ਼ ਬਣਾਉਂਦਾ ਹੈ ਜਿਨ੍ਹਾਂ ਲਈ ਫੀਲਡ ਸੇਵਾਯੋਗਤਾ ਦੀ ਲੋੜ ਹੋ ਸਕਦੀ ਹੈ।
ਸਾਡੇ CDIP-24 ਪੈਕੇਜ ਮਾਪ ਅਤੇ ਗੁਣਵੱਤਾ ਲਈ ਸਖਤ JEDEC ਮਾਪਦੰਡਾਂ ਦੀ ਪਾਲਣਾ ਕਰਦੇ ਹਨ।
| Parameter | Specification |
|---|---|
| Lead Count | 24 |
| Lead Pitch | 2.54 mm (0.100 inch) |
| Row Spacing | 15.24 mm (0.600 inch) "Wide" format |
| Body Material | Multilayer Alumina (Al₂O₃) Ceramic |
| Lead Frame Material | Kovar (Fe-Ni-Co Alloy) |
| Sealing Method | Hermetic; Parallel Seam Weld or Au-Sn Solder Seal |
| Hermeticity | Guaranteed to meet MIL-STD-883 leak rate requirements |
ਸਾਡੇ CDIP-24 ਦਾ ਮੁੱਖ ਲਾਭ ਸੱਚੀ ਹਰਮੇਟਿਕ ਸੀਲ ਹੈ, ਜੋ ਕਿ ਏਕੀਕ੍ਰਿਤ ਸਰਕਟ ਨੂੰ ਨਮੀ, ਨਮੀ ਅਤੇ ਹਵਾ ਨਾਲ ਫੈਲਣ ਵਾਲੇ ਗੰਦਗੀ ਤੋਂ ਅਲੱਗ ਕਰਦਾ ਹੈ। ਇਹ ਸਿਰੇਮਿਕ ਆਈਸੀ ਪੈਕੇਜਿੰਗ ਲਈ ਸੋਨੇ ਦਾ ਮਿਆਰ ਹੈ ਅਤੇ ਲੰਬੇ ਸਮੇਂ ਦੀ ਭਰੋਸੇਯੋਗਤਾ ਲਈ ਜ਼ਰੂਰੀ ਹੈ।
ਵਸਰਾਵਿਕ ਨਿਰਮਾਣ IC ਤੋਂ ਗਰਮੀ ਨੂੰ ਦੂਰ ਕਰਨ ਲਈ ਇੱਕ ਘੱਟ ਥਰਮਲ ਪ੍ਰਤੀਰੋਧ ਮਾਰਗ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ, ਸਥਿਰ ਸੰਚਾਲਨ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦਾ ਹੈ ਅਤੇ ਓਵਰਹੀਟਿੰਗ ਕਾਰਨ ਕਾਰਗੁਜ਼ਾਰੀ ਵਿੱਚ ਗਿਰਾਵਟ ਨੂੰ ਰੋਕਦਾ ਹੈ।
ਥਰੋ-ਹੋਲ ਡਿਜ਼ਾਈਨ ਸਾਕੇਟਿੰਗ ਲਈ ਸੰਪੂਰਨ ਹੈ, ਜੋ ਅੱਪਗਰੇਡ, ਮੁਰੰਮਤ, ਜਾਂ ਰੀਪ੍ਰੋਗਰਾਮਿੰਗ (ਈਪੀਆਰਓਐਮ ਦੇ ਮਾਮਲੇ ਵਿੱਚ) ਲਈ IC ਨੂੰ ਆਸਾਨੀ ਨਾਲ ਹਟਾਉਣ ਅਤੇ ਬਦਲਣ ਦੀ ਆਗਿਆ ਦਿੰਦਾ ਹੈ। ਇਹ ਵਿਕਾਸ ਨੂੰ ਸਰਲ ਬਣਾਉਂਦਾ ਹੈ ਅਤੇ ਅੰਤਮ ਉਤਪਾਦ ਦੀ ਉਮਰ ਵਧਾਉਂਦਾ ਹੈ।
ਇੱਕ ਸਖ਼ਤ ਵਸਰਾਵਿਕ ਬਾਡੀ ਅਤੇ ਮਜ਼ਬੂਤ ਧਾਤ ਦੀਆਂ ਲੀਡਾਂ ਦਾ ਸੁਮੇਲ ਇੱਕ ਪੈਕੇਜ ਬਣਾਉਂਦਾ ਹੈ ਜੋ ਮਹੱਤਵਪੂਰਨ ਮਕੈਨੀਕਲ ਤਣਾਅ, ਸਦਮੇ ਅਤੇ ਵਾਈਬ੍ਰੇਸ਼ਨ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰ ਸਕਦਾ ਹੈ, ਇਸਨੂੰ ਕਠੋਰ ਉਦਯੋਗਿਕ ਵਾਤਾਵਰਣ ਲਈ ਢੁਕਵਾਂ ਬਣਾਉਂਦਾ ਹੈ।
CDIP-24 ਨਾਜ਼ੁਕ ਹਿੱਸਿਆਂ ਦੀ ਇੱਕ ਵਿਸ਼ਾਲ ਸ਼੍ਰੇਣੀ ਲਈ ਜਾਣ ਵਾਲਾ ਪੈਕੇਜ ਹੈ:
ਅਸੀਂ ਤੁਹਾਡੇ ਖਾਸ IC ਦੀ ਕਾਰਗੁਜ਼ਾਰੀ ਨੂੰ ਅਨੁਕੂਲ ਬਣਾਉਣ ਲਈ ਮਲਟੀ-ਲੇਅਰ ਸਿਰੇਮਿਕ ਬਾਡੀ ਦੇ ਅੰਦਰ ਕਸਟਮ ਅੰਦਰੂਨੀ ਰੂਟਿੰਗ ਅਤੇ ਜ਼ਮੀਨੀ ਜਹਾਜ਼ ਕਨੈਕਸ਼ਨ ਪ੍ਰਦਾਨ ਕਰ ਸਕਦੇ ਹਾਂ। ਸਾਡੇ ਦੁਆਰਾ ਤਿਆਰ ਕੀਤੇ ਹਰੇਕ ਪੈਕੇਜ ਨੂੰ ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਸਖ਼ਤ ਗੁਣਵੱਤਾ ਜਾਂਚਾਂ ਦੇ ਅਧੀਨ ਹੈ ਕਿ ਇਹ ਭਰੋਸੇਯੋਗਤਾ ਅਤੇ ਪ੍ਰਦਰਸ਼ਨ ਲਈ ਸਾਡੇ ਉੱਚ ਮਿਆਰਾਂ ਨੂੰ ਪੂਰਾ ਕਰਦਾ ਹੈ।
Q1: 0.300" ਅਤੇ 0.600" ਚੌੜੇ DIP ਵਿੱਚ ਕੀ ਅੰਤਰ ਹੈ?
A1: ਇਹ ਪਿੰਨ ਦੀਆਂ ਦੋ ਕਤਾਰਾਂ ਵਿਚਕਾਰ ਵਿੱਥ ਨੂੰ ਦਰਸਾਉਂਦਾ ਹੈ। ਛੋਟੇ ਪਿੰਨ ਕਾਉਂਟ ਡੀਆਈਪੀ (20 ਪਿੰਨ ਤੱਕ) ਅਕਸਰ ਇੱਕ "ਨੰਗ" 0.300" ਸਪੇਸਿੰਗ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ, ਜਦੋਂ ਕਿ ਇਸ 24-ਪਿੰਨ ਸੰਸਕਰਣ ਵਰਗੇ ਵੱਡੇ ਪਿੰਨ ਕਾਉਂਟ ਡੀਆਈਪੀ ਪੈਕੇਜ ਦੇ ਅੰਦਰ ਇੱਕ ਵੱਡੇ ਡਾਈ ਨੂੰ ਅਨੁਕੂਲ ਕਰਨ ਲਈ ਇੱਕ "ਵਿਆਪਕ" 0.600" ਸਪੇਸਿੰਗ ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹਨ।
Q2: ਕੀ ਇਹ ਪੈਕੇਜ UV-ਮਿਟਾਉਣ ਯੋਗ EPROM ਲਈ ਇੱਕ ਵਿੰਡੋ ਨਾਲ ਖਰੀਦੇ ਜਾ ਸਕਦੇ ਹਨ?
A2: ਹਾਂ। ਇਹ ਪੈਕੇਜ ਸ਼ੈਲੀ ਲਿਡ ਵਿੱਚ ਏਕੀਕ੍ਰਿਤ ਇੱਕ ਕੁਆਰਟਜ਼ ਵਿੰਡੋ ਦੇ ਨਾਲ ਮਸ਼ਹੂਰ ਤੌਰ 'ਤੇ ਉਪਲਬਧ ਹੈ, ਜੋ ਕਿ ਰੀਪ੍ਰੋਗਰਾਮਿੰਗ ਲਈ ਅਲਟਰਾਵਾਇਲਟ ਰੋਸ਼ਨੀ ਨਾਲ EPROM ਡਾਈ ਨੂੰ ਮਿਟਾਉਣ ਦੀ ਆਗਿਆ ਦਿੰਦੀ ਹੈ। ਆਰਡਰ ਕਰਨ ਵੇਲੇ ਕਿਰਪਾ ਕਰਕੇ ਇਸ ਲੋੜ ਨੂੰ ਦੱਸੋ।
Q3: ਇਹਨਾਂ ਪੈਕੇਜਾਂ ਨੂੰ ਸੋਲਡ ਕਰਨ ਦਾ ਸਭ ਤੋਂ ਵਧੀਆ ਤਰੀਕਾ ਕੀ ਹੈ?
A3: ਪੁੰਜ ਉਤਪਾਦਨ ਲਈ, ਵੇਵ ਸੋਲਡਰਿੰਗ ਸਭ ਤੋਂ ਆਮ ਅਤੇ ਕੁਸ਼ਲ ਢੰਗ ਹੈ। ਪ੍ਰੋਟੋਟਾਈਪਿੰਗ ਜਾਂ ਮੁਰੰਮਤ ਦੇ ਕੰਮ ਲਈ, ਤਾਪਮਾਨ-ਨਿਯੰਤਰਿਤ ਸੋਲਡਰਿੰਗ ਆਇਰਨ ਨਾਲ ਮੈਨੂਅਲ ਸੋਲਡਰਿੰਗ ਬਿਲਕੁਲ ਸਵੀਕਾਰਯੋਗ ਹੈ। ਆਪਣੇ ਮਜ਼ਬੂਤ ਨਿਰਮਾਣ ਦੇ ਕਾਰਨ, CDIPs ਮੈਨੂਅਲ ਸੋਲਡਰਿੰਗ ਪ੍ਰਕਿਰਿਆਵਾਂ ਦੇ ਬਹੁਤ ਸਹਿਣਸ਼ੀਲ ਹਨ।
